제1폐수종말처리시설 공정도

HOME > 산업단지현황 > 폐수종말처리장 시설물현황 > 제1폐수종말처리시설 공정도
제1폐수종말처리시설 공정도 - longdesc 내용을 참조하세요.

오·폐수 유입량

  • 설계용량:3,000㎡
  • BOD:200㎎/ℓ
  • SS:200㎎/ℓ
  • 유입량:945㎡/일
  • BOD:95.9㎎/ℓ
  • COD:73.4㎎/ℓ
  • SS:70.4㎎/ℓ
  • T-N:23.842㎎/ℓ
  • T-P:2.675㎎/ℓ

오·폐수 방류량

  • 방류량:1,747㎡/일
  • BOD:1.0㎡/ℓ
  • COD:7.3㎎/ℓ
  • SS:3.8㎎/ℓ
  • T-N:13.175㎎/ℓ
  • T-P:0.202㎎/ℓ

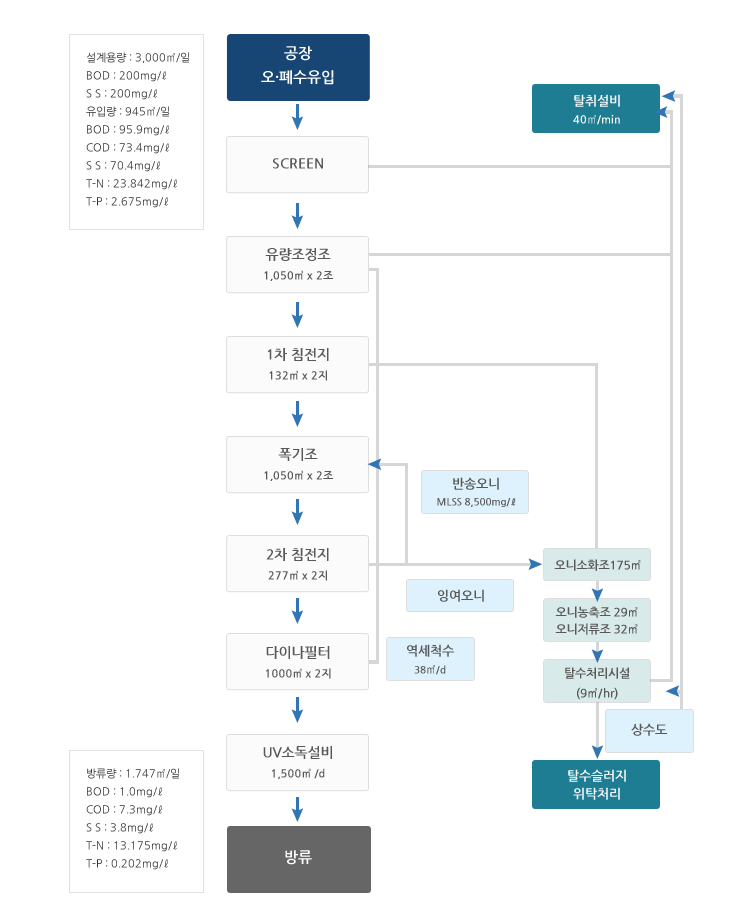

제1폐수 종말처리시설 공정도

  1. 공장 오·폐수 유입
  2. 미세목SCREEN 1/8*(3.17mm)-Wedge Bar

    -이과정에서 일정기준에 의하여 탈취설비 40㎡/min으로 방류됩니다.

  3. 유령조정조1,050㎡x2조
    • -일정기준에 의하여 탈취설비 40㎡/min로 방류됩니다.
    • -이 과정에서 역세척수38㎡/d가 발생할 수도 있습니다.
    • -그 외에는 다음단계인 1차침전지 132㎡x2지로 이동합니다.
  4. 1차침전지 132㎡x2지

    -이 과정에서는 다음 단계인 폭기조 1,050㎡x2조로 이동하거나 특정기준에 의하여 오니소화조로 이동하며 오니소화조로 이동된 오·폐수는 다음단계인 오니농축조29㎡,오니저류조32㎡를 거쳐 탈수처리시설(9㎡/hr)로 이동하여 최종적으로 탈수슬러지 위탁처리를 합니다.

  5. 폭기조 1,050㎡x2조
  6. 2차침전지 277㎡x2지
    • -이 과정에서는 다음 단계인 다이나필터 1,000㎡x2지로 이동하거나 이 과정에서 생성된 잉여오니는 오니소화조로 이동하며 오니소화조로 이동된 오·폐수는 다음단계인 오니농축조,오니저류조를 거쳐 탈수처리시설로 이동하여 최종적으로 탈수슬러지 위탁처리를 합니다.
    • -이 과정에서 반송오니MLSS 8,500㎎/ℓ가 발생되면 전단계인 폭기조로 돌아가게 됩니다.
  7. 다이나필터 1,000㎡x2지
    • -기준을 통과하면 다음단계인 UV소독설비1,500㎡/d 단계로 이동합니다.
    • -이 과정에서 역세척수38㎡/d가 발생할 수도 있습니다.
  8. UV소독설비 1,500㎡/d
  9. 방류

상수도에서는 탈수처리시설(9㎡/hr)을 이용해 탈수슬러지 위탁처리 되거나 탈취설비40㎡/min로 이동하게 됩니다.
