제2폐수종말처리시설 공정도

HOME > 산업단지현황 > 폐수종말처리장 시설물현황 > 제2폐수종말처리시설 공정도

공공폐수처리시설 공정

공공폐수처리시설 공정도 - longdesc 내용을 참조하세요.

오·폐수 유입량

  • 설계용량:6,779㎥/일
  • BOD:84.8㎡/ℓ
  • COD:72.8㎎/ℓ
  • SS:92.4㎡/ℓ
  • T-N:22,339㎎/ℓ
  • T-P:1,880㎎/ℓ
  • 대장균군수:72,089개/ML
  • 생태독성:0.2NTU

오·폐수 방류량

  • 설계용량:6,079㎡/일
  • BOD:2.5㎡/ℓ
  • COD:13.7㎎/ℓ
  • SS:3.9㎡/일
  • T-N:6.833㎎/ℓ
  • T-P:0.210㎎/ℓ
  • 대장균군수:438개/ML
  • 생태독성:0.0NTU

제2폐수 종말처리시설 공정도

공장에서 오수,폐수가 유입되어 침사지16.8㎡ 과정을 거쳐 폭기조정조2,000㎡(2조)의 과정을 거치고 최초침전지840㎡x2지로 갑니다. 이 과정에서 순산소폭기조3,200㎡x1지의 과정으로 넘어가기 전 이과정을 통과하지 못한 일부 오수,폐수는 바로 전단계인 폭기조정조단계로 가며 일정조건을 갖춘 오수,폐수는 잉여슬러지저류조(200㎡x1지)로 이동합니다. 최초침전지 과정 후 순산소폭기조3,200㎡x1지의 과정을 거쳐 최종침전지1,000㎡x3지

  1. 공장 오·폐수 유입
  2. 침사지 16.8㎡
  3. 폭기조정조 2,000㎡(2조)
  4. 최초침전지 840㎡x2지

    이 과정을 통과하지 못한 오·폐수는 바로 전단계인 폭기조정조로 이동하며 일부 조건을 갖춘 오·폐수는 잉여슬러지저류조(200㎡x1지)로 이동하며 이 오·폐수는 잉여슬러지저류조 다음 단계인 원심농축기70㎡/hr과정으로 이동 후 그 다음 단계인 농축슬러지저류조(200㎡x1지)로 이동하여 다음단계인 탈수처리시설(25㎡/hr)을 거쳐 최종단계인 최종처리(해역배출)가 됩니다.

    그 외의 오·폐수는 최초침전지의 다음단계인 순산소폭기조3,200㎡x1지의 과정을 거치게 됩니다.

  5. 순산소폭기조3,200㎡x1지
  6. 최종침전지 1,000㎡x3지

    이 과정에서 일정 기준에 의하여 바로 이전단계인 순산소폭기조3,200㎡x1지를 다시 거치거나 폭기조정조 2,000㎡(2조)로 이동됩니다.

    폭기조정조 2,000㎡(2조)로 이동하는 과정에서 정해진 기준에 의하여 잉여슬러지저류조(200㎡x1지)로 이동하며 이 오·폐수는 잉여슬러지저류조 다음 단계인 원심농축기70㎡/hr과정으로 이동 후 그 다음 단계인 농축슬러지저류조(200㎡x1지)로 이동하여 다음단계인 탈수처리시설(25㎡/hr)을 거쳐 최종단계인 최종처리(해역배출)가 됩니다.

    그 외의 오·폐수는 최종침전지 1,000㎡x3지의 다음 단계인 급속사여과기800㎡/hr로 이동합니다.

  7. 급속사여과기800㎡/hr

    이 과정에서 일정 기준에 도달하지 못하면 다시 최초상태의 공장 오·폐수가 되어 처음과정부터 다시 거치게 됩니다.

  8. 활성탄 흡착조600㎡/hr

    이 과정에서 일정 기준에 도달하지 못하면 다시 최초상태의 공장 오·폐수가 되어 처음과정부터 다시 거치게 됩니다.

    일정 기준 도달시 재이용수로 이동합니다.

    재이용수 과정에서 일정 기준에 도달하지 못하면 초기 단계인 침사지16.8㎡과정으로 이동되거나 폭기조정조2,000㎡(2조)로 이동되거나 잉여슬러지저류조(200㎡x1지)의 다음 단계인 원심농축기70㎡/hr로 이동합니다.

    재이용수 과정에서 해역배출 가능한 상태가 되면 탈수처리시설(25㎡/hr)의 과정을 거쳐 최종처리(해역배출)가 됩니다.

    활성탄 흡착조과정에서 재이용수 외의 오·폐수들은 최종 방류가 됩니다.

미양농공단지 처리시설 공정

미양농공단지 처리시설 공정 - longdesc 내용을 참조하세요.

유입유량평균 (㎥/d)

  • 농공단지:611
  • 미양Ⅱ:2,051

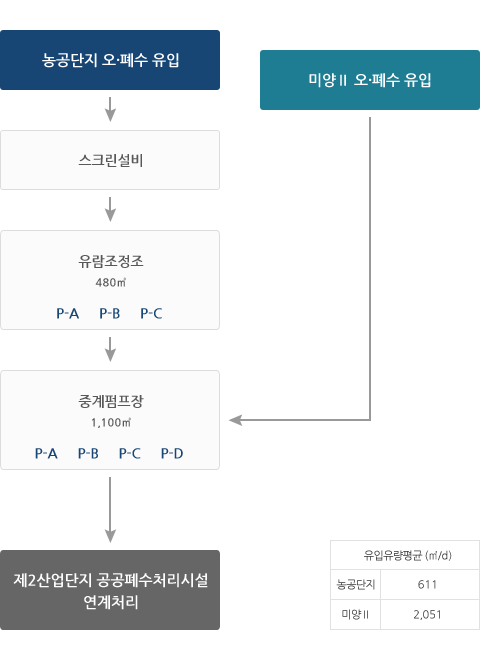

미양농공단지 처리시설 공정도

  1. 농공단지 오,폐수 유입
  2. 스크린 설비
  3. 유량조정조(480㎥) - P-A, P-B, P-C
  4. 중계 펌프장(1,100㎥) - P-A, P-B, P-C

    이 단계에서 미양Ⅱ 오ㆍ폐수 유입

  5. 제2산업단지 공공폐수처리시설 연계처리

개정일반산업단지 처리공정

개정일반산업단지 처리공정 - longdesc 내용을 참조하세요.

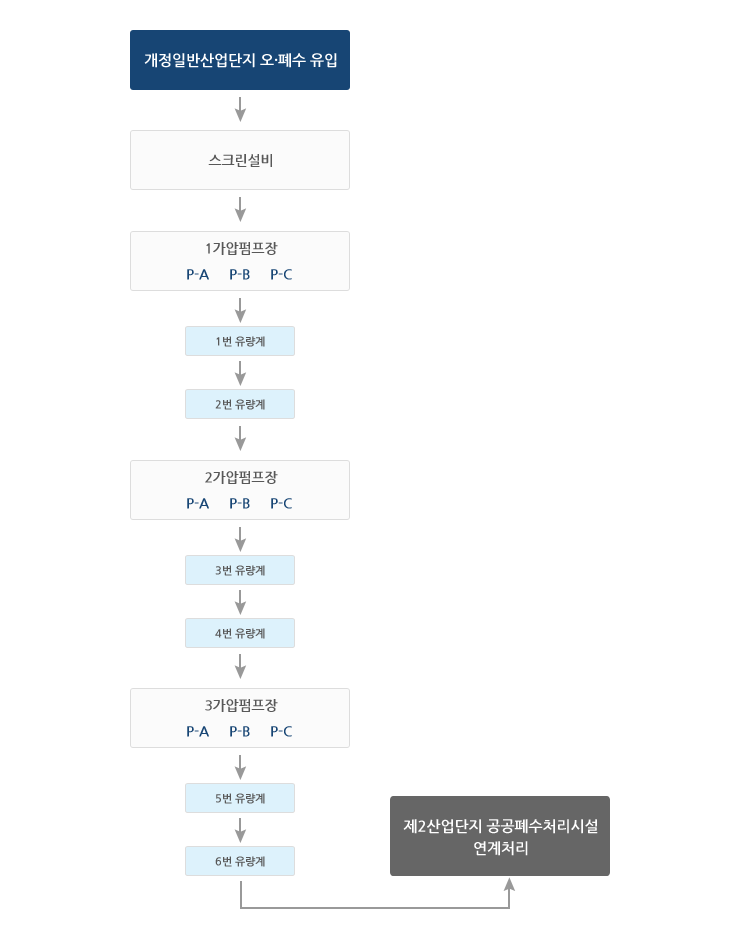

개정일반산업단지 처리공정도

  1. 개정일반산업단지 오,폐수 유입
  2. 스크린설비
  3. 1가압펌프장(P-A, P-B, P-C)
  4. 1번 유량계
  5. 2번 유량계
  6. 2가압펌프장(P-A, P-B, P-C)
  7. 3번 유량계
  8. 4번 유량계
  9. 3가압펌프장(P-A, P-B, P-C)
  10. 5번 유량계
  11. 6번 유량계
  12. 이단계에서 제2산업단지 공공폐수처리시설 연계처리됩니다.

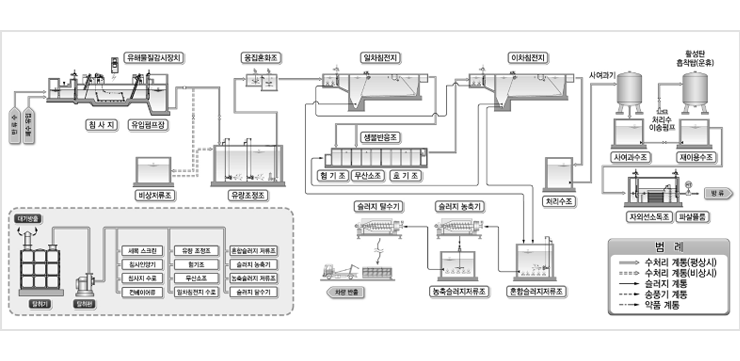

처리시설 계통 단면도

처리시설 계통 단면도 - longdesc 내용을 참조하세요.

처리시설 계통 단면도
